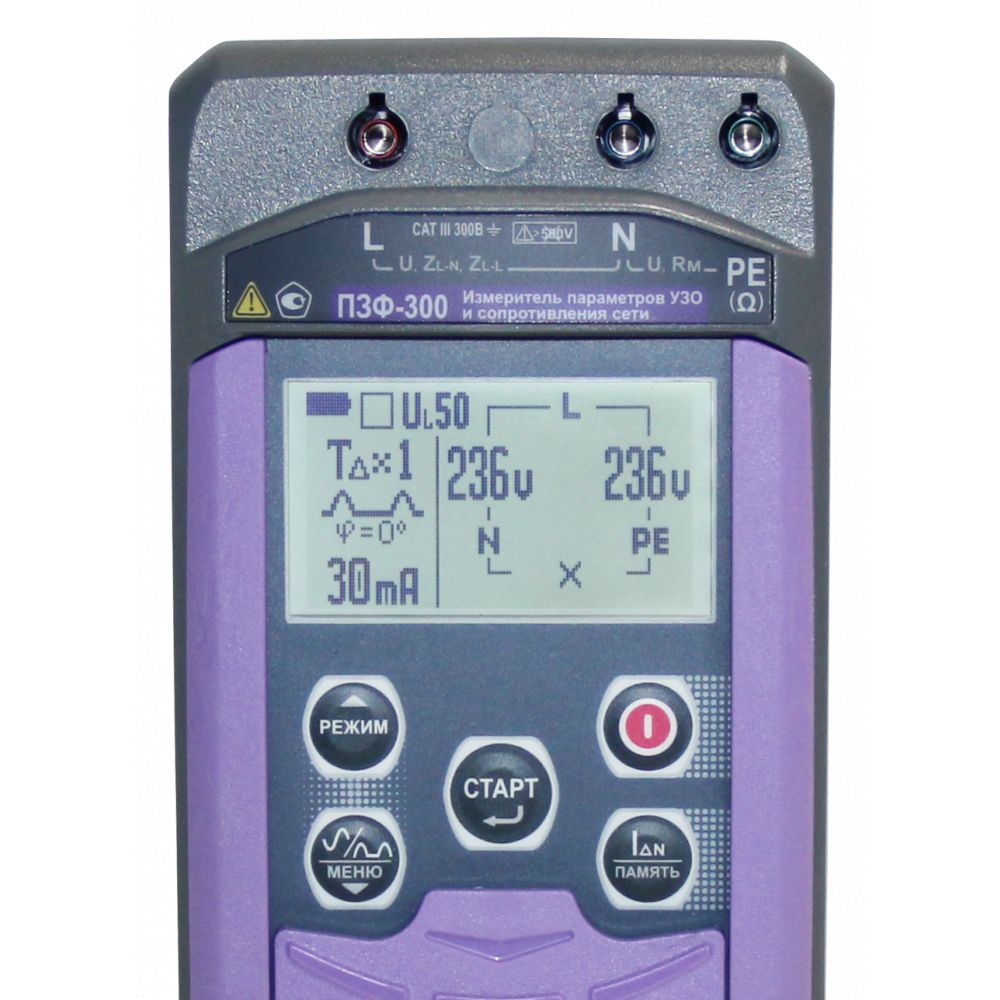

Измеритель параметров УЗО и сопротивления сети ПЗФ-300

В нашем магазине вы можете найти измерители параметров. Если нужного товара нет в наличии, то можно рассмотреть вариант под заказ. Сроки поставки — от 1–2 дня!

Код товара 134002

Номер в госреестре 87958-23

Межповерочный интервал 24 месяца

Гарантийный срок 36 месяцев

Описание:

Измерение полного сопротивления петли «фаза-нуль» и «фаза-фаза» с вычислением активного и реактивного сопротивлений.

Вычисление прогнозируемого тока короткого замыкания петли «фаза-нуль» и «фаза-фаза», приведенного к напряжениям сети 220/380 В, 230/400 В или 240/415 В.

Измерение параметров устройств защитного отключения (УЗО) общего и селективного типов, находящихся под напряжением, при следующих параметрах дифференциального тока:

- для типов АС и А на синусоидальном токе с возможностью установки начальной фазы тока 0 º и 180 º;

- для типа А на пульсирующем постоянном (однополупериодном) токе, на пульсирующем постоянном токе с углом задержки фазы тока 90 º и 135 º с возможностью установки полярности тока.

Измерение напряжения переменного тока. Измерение напряжения прикосновения при протекании номинального дифференциального тока УЗО (требование ГОСТ IEC 61557-6-2013); Измерение сопротивления постоянному току (металлосвязь). Рабочая температура от -15 до +55°С.

Характеристики:

1. Диапазоны измерений полного электрического сопротивления петли «L-N», «L-L», от 0,01 до 300 Ом;

Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-нуль», от 0,001 до 24 кА;

Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-фаза», от 0,001 до 41 кА

Максимальный ток при измерении петли «фаза-нуль» - 8 А, «фаза-фаза» - 14 А.

2. Диапазон измерений U переменного тока (действующее значение) по входу L-N, от 10 до 450 В;

Диапазон измерений U переменного тока (действующее значение) по входу L-PE и N-PE, от 10 до 300 В

3. Измерение отключающего дифференциального тока УЗО (Iа)

Номинальный отключающий дифференциальный ток УЗО (I∆N): 10, 30, 100, 300, 500 мА

4. Диапазоны измерений времени отключения УЗО, при кратности к номинальному отключающему диф. току УЗО (I∆N): 0,5∙I∆N и 1∙I∆N - 1 ÷ 1000 мс; 2∙I∆N- 1 ÷ 500 мс; 5∙I∆N- 1 ÷ 40 (150) мс.

5.  Измерение напряжения прикосновения (действующее значение): 0 ÷ 100 В.

6. Диапазон измерений электрического сопротивления постоянному току: 0,01 ÷ 20 Ом.

Комплект поставки:

136038 Блок питания 12 В 0,5 А - 1 шт. 127955 Адаптер розеточный - 1 шт.

127993 Зажим изолированный типа «крокодил», d30, синий - 1 шт.

127992 Зажим изолированный типа «крокодил», d30, красный - 1 шт.

128560 Сумка для ПЗФ-300 - 1 шт. 128016 Кабель измерительный 1,5 м, красный - 1 шт.

128017 Кабель измерительный 1,5 м, синий - 1 шт. 128069 Отсек батарейный 5*АА, исп.1 - 1 шт.

131121 Адаптер 5/12 - 1 шт. Руководство по эксплуатации – 1 шт.
